탈질설비 기술소개
SCR SYSTEM 이란?
Selective Catalytic Reduction의 줄임말로, 선택적촉매환원법이라고 바꿔 말할 수
있습니다. 배가스에서 배출되는 질소산화물이 200∼400℃ 범위에서 촉매를 통과하면서
반응제와 반응하여 N₂ 및 H₂O로 전환하게 되는데 이 온도 범위에서는 반응제가 O₂등과는
거의 반응하지 않고, NOx와 선택적으로 반응하기 때문에 ‘선택적촉매환원법’이라고 말합니다.
반응제로는 암모니아수(9% 또는 25%), 무수암모니아(99.5%) 또는 요소수(40%)를
사용합니다.
SCR SYSTEM은 촉매를 이용하여 질소산화물을 저감시키는 기술로서 탈질설비 중
제거 효율이 가장 높고 안정적인 운전이 가능한 SYSTEM입니다.
있습니다. 배가스에서 배출되는 질소산화물이 200∼400℃ 범위에서 촉매를 통과하면서
반응제와 반응하여 N₂ 및 H₂O로 전환하게 되는데 이 온도 범위에서는 반응제가 O₂등과는
거의 반응하지 않고, NOx와 선택적으로 반응하기 때문에 ‘선택적촉매환원법’이라고 말합니다.
반응제로는 암모니아수(9% 또는 25%), 무수암모니아(99.5%) 또는 요소수(40%)를
사용합니다.
SCR SYSTEM은 촉매를 이용하여 질소산화물을 저감시키는 기술로서 탈질설비 중
제거 효율이 가장 높고 안정적인 운전이 가능한 SYSTEM입니다.
- 제거가능 오염물질
- 질소산화물(NOx)
- 일산화탄소(CO)
- 주요 적용시설
- 도시·산업폐기물소각로
- 유리용해로
- 발전설비
- Boiler 및 Utility
- Heater 및 Diesel Engine
SCR SYSTEM 공정도
-
반응제
분사이류체 노즐로 반응제
Duct상에 직접 분사 -
가스혼합
배기가스와 반응제는
Static Mixer를 거치면서
완전 혼합 -
촉매반응
혼합된 배기가스 내 NOx와
→ 설계조건에 따라 각각 다른 Type의
반응제가 촉매층을 거치면서
무해한 N₂ 및 H₂O로 전환
촉매 적용으로 질소산화물 저감효과 극대화

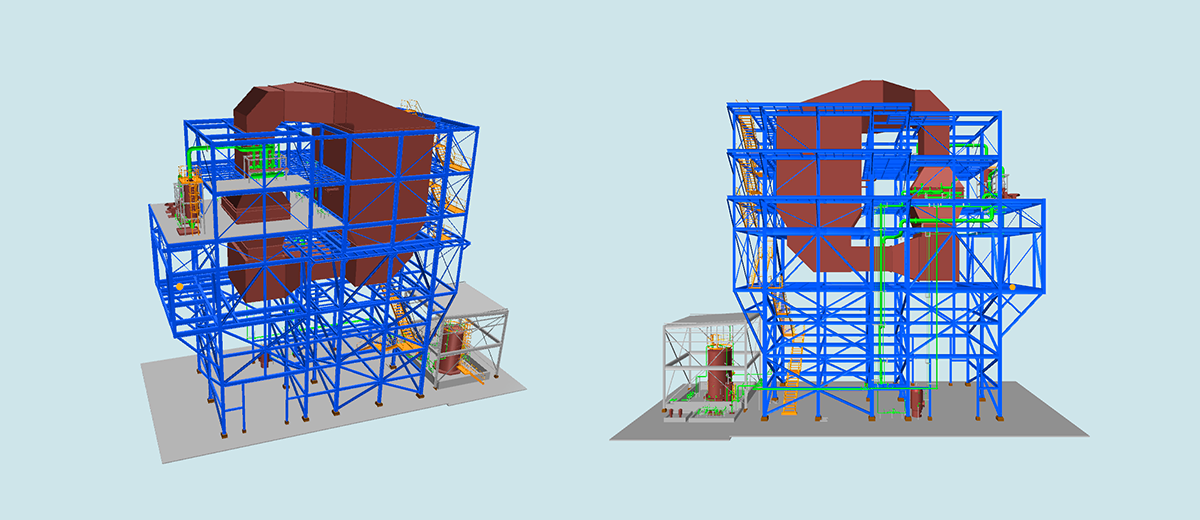

SCR SYSTEM 3D
