탈황설비 기술소개
CDS SYSTEM 이란? Conditioned Dry Sorption의 줄임말로 Flat bag filter를 이용한 고효율 산성가스,
집진 및 다이옥신 처리 장치를 말합니다.
산성가스 및 다이옥신을 함유한 가스 중에 분말소석회 및 활성탄 같은 반응제를 투입하면
가스상 오염물질은 반응제와 화확적·물리적으로 반응하여 입자화하게 됩니다.
이 입자화 된 가스상 오염물질을 Dust등과 함께 여과집진기로 포집하여 오염된 가스를 깨끗하게 정화시키는 기술입니다.
이 기술의 주요 특징은 소석회 슬러리가 아닌 분말소석회 사용으로 설비 막힘 문제를 없애고
Dry Reactor에서의 체류시간 확보로 소석회와 산성가스가 충분히 반응할 체류시간을 제공해
주며 반응제 재순환 장치 (Double Shaft Mixer)를 이용해 반응제를 최대 60회까지 재사용
함으로써 운전경비와 폐기물 처리비용을 동시에 절감 할 수 있습니다. 또한 오염물질의 저감
효율이 높은 경우에는 Double Shaft Mixer에 물을 미세하게 분사하여 저감율을 99%까지
높일 수 있으며, 조건에 따라 설비를 변형하여 최적의 효율을 낼 수 있는 Compact하면서도
Smart한 설비입니다.
  • 제거가능 오염물질
  • SOx, HCl, HF 등 산성가스
  • 다이옥신
  • DUST
  • 중금속
  • 주요 적용시설
  • 대형 보일러
  • 도시폐기물 소각로
  • 산업폐기물 소각로
  • 화학플랜트
  • 산성가스 배출시설

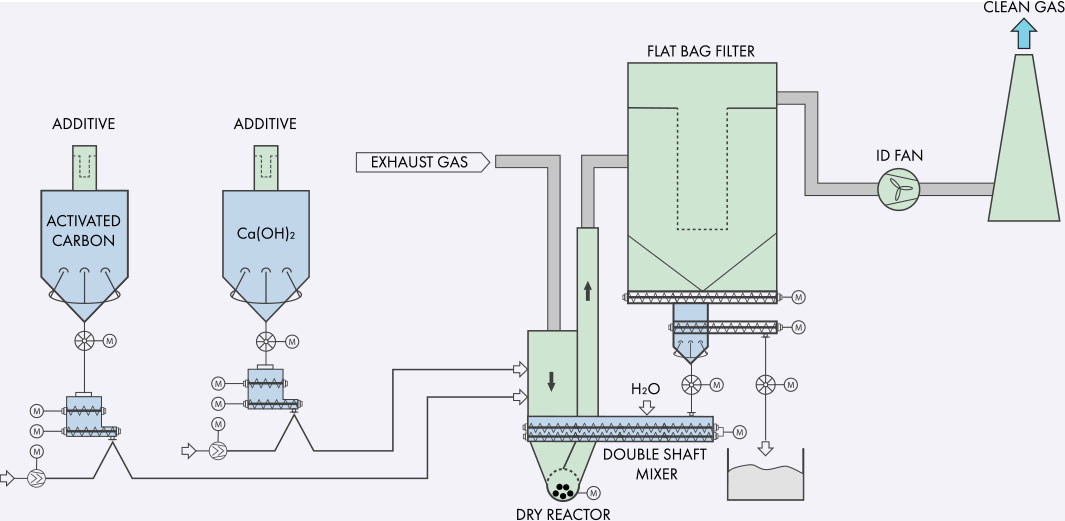

CDS SYSTEM 공정도 >SCR SYSTEM 공정도
  • 배가스
    온도

    CDS SYSTEM
    적정 배가스 온도

    → 140℃ ~170℃
  • 반응제
    투입

    T.M.S와 연동하여 반응제
    투입량을 자동조절

    → 반응제인 분말소석회
    [Ca(OH)₂]와 활성탄[A/C]을
    가스량과 오염물질에 따라
    조절해서 투입
  • 흡수(착) 반응

    DRY REACTOR(반응탑)에
    반응제 투입하여 다이옥신 및
    산성가스 흡수제거

    → 분말소석회와 산성가스가
    충분히 반응할 체류시간을
    제공하여 처리 효율 높임
  • 여과집진

    입자화된 오염물질
    Flat Bag Filter로 집진 제거

    → Flat type 여과포 적용으로
    촘촘히 배열 가능하여 설치
    면적 최소화
  • 반응제
    재순환

    여과집진기에서 포집된
    반응제 혼합물을 재순환

    → Double Shaft Mixer를 통해
    Reactor로 반응제 재순환하여
    제거 효율을 향상시키고 운전
    경비 절감
    → 필요 시 Double Shaft Mixer
    에 물을 미세하게 분사하여
    저감효율 높임

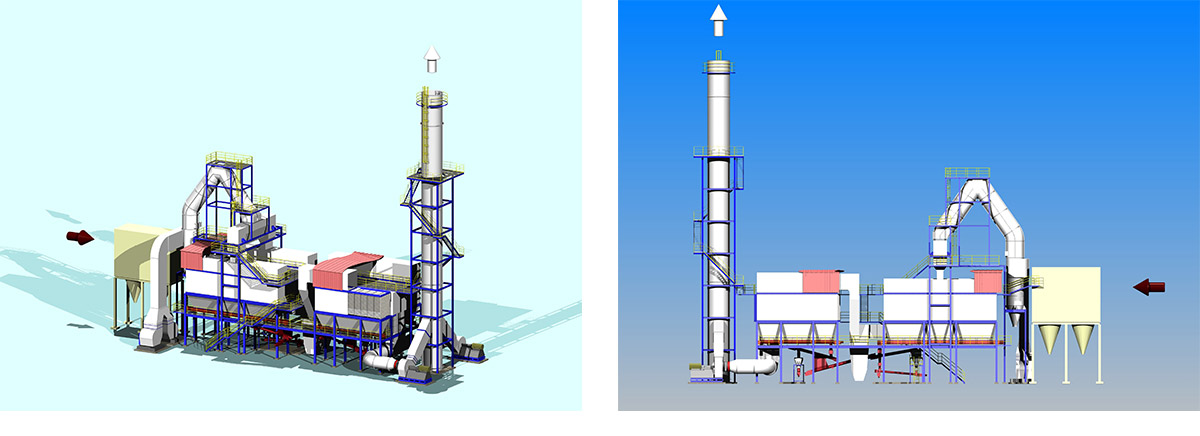

CDS SYSTEM 3D CDS SYSTEM 3D
